分布式光伏发电系统的防雷检测是确保系统安全运行的重要环节，主要涉及以下几个方面的检测内容：

1. 外部防雷装置检测

• 接闪器：检查接闪器（如避雷针、避雷带等）的安装位置、高度、材质是否符合设计要求；检测接闪器的连接是否牢固，有无锈蚀、断裂等情况。

• 引下线：查看引下线的数量、布置是否合理，是否沿最短路径接地；检查引下线的连接是否可靠，焊接处是否有锈蚀、断裂等问题；测量引下线的接地电阻，确保其值在规定范围内。

2. 内部防雷装置检测

• 接地装置：检测接地装置的接地电阻，一般要求接地电阻小于4欧姆。如果接地电阻过大，需要采取降阻措施；检查接地装置的连接是否牢固，有无松动、腐蚀等情况。

• 等电位连接：检查光伏系统中各金属部件之间的等电位连接是否良好；检测等电位连接带的材质、规格是否符合要求；检查等电位连接的导通性，确保电流能够顺畅地通过等电位连接系统。

• 浪涌保护器(SPD)：检测浪涌保护器的性能参数，如标称放电电流、最大放电电流、电压保护水平等是否符合要求；检查浪涌保护器的状态指示是否正常，如有损坏应及时更换。

3. 升压站防雷检测

• 土壤电阻率测量：测量升压站场区及周边的土壤电阻率，了解升压站地表土壤电阻率的变化规律；测量场区的地表电位梯度，并制作等电位线形式的地表电位梯度图，分析其变化规律。

• 外部防雷装置检测：对升压站外部防雷装置、变电设备及设备的跨步电压、接触电压、等电位及接地电阻值进行检测，注重检测其与接地装置的电气连通情况。

• 内部防雷装置检测：检测内容以等电位连接、浪涌保护器、电磁屏蔽、防静电接地检测为主，包括设备金属外壳、机柜、金属门窗、线槽、屏蔽幕墙、走线架、静电地板支架、线路进出口等测试。

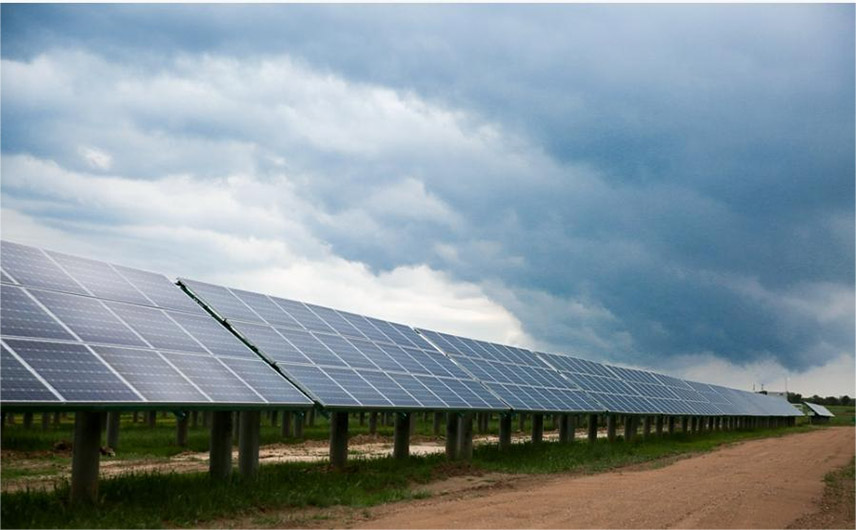

4. 光伏矩阵防雷检测

• 接地电阻检测：对光伏矩阵区域的接地电阻进行防雷检测，按照防雷技术规范的要求，该地区的接地电阻值不能超过4欧姆。

• 线缆屏蔽措施检测：对光伏矩阵区域的线缆屏蔽措施、电气连通性及等电位进行检测。

• 浪涌保护器(SPD)检测：箱式逆变器直流输入端、箱式变压器低压柜、光伏汇流箱内、箱式逆变器的输出端都应安装浪涌保护器；在进行防雷检测时，重点对浪涌保护器的压敏电阻、是否存在漏电等情况进行检测。
